製品案内
製品案内

製品ラインアップ

丸型ノンブレン NVシリーズ
『丸型ノンブレン』は、大きな荷重のかかるものに対し、
四隅に簡単に取り付けられるインシュレータータイプです.
手軽にどんなところでもお使い頂けます.

>> 丸型ノンブレンNVシリーズ 詳細情報

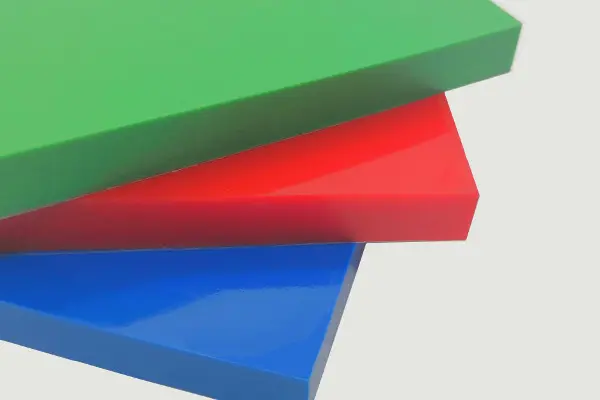

ノンブレンシートNSシリーズ
『ノンブレンシート』は、精密機器などの下に敷き、
簡単に振動を抑えられるシートタイプです.
計測機器やパソコン周辺機器などの除振にお使い頂けます.

>> ノンブレンシートNSシリーズ 詳細情報
ノンブレン防振台
『ノンブレン防振台』は、大型機械などの防振用に開発された積層タイプです.織機や大型コンプレッサーなどにお使い頂けます.
※受注生産です.

>> ノンブレン防振台 詳細情報

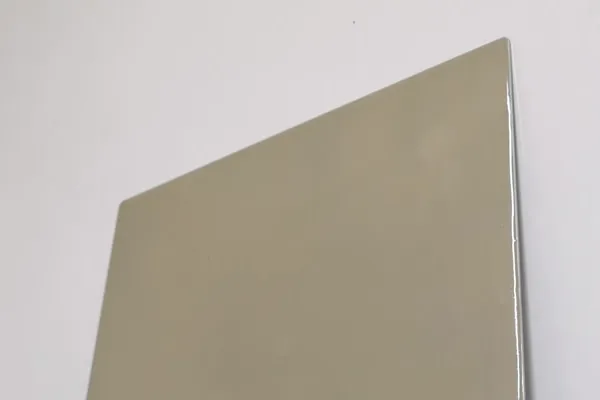

ノンブレンコート
『ノンブレンコート』は、主剤と硬化剤を混合して使用する塗料タイプの防振材です.音や振動の発生源を塗料で包み込むことができます. ※受注生産です.

>> ノンブレンコート 詳細情報
ノンブレン タックゲル シリーズ
『タックゲル』は、高い緩衝能力(耐震性)と同時に、 強い自己接着能力(粘着性)をあわせ持つ優れたゲル材です.
その強い粘着性を生かして、床や対象を傷つけずに耐震固定などにご使用頂けます.
※受注生産です.

>> ノンブレンタックゲル 詳細情報


選定の手引き

取り付け方法の確認
まずは「取付け方法」をご確認下さい.
ボルト固定が必要な場合は、汎用品の丸型ノンブレンNVシリーズをお奨めいたします.
また、ボルト固定が必要ない場合は、ノンブレンシートNSシリーズ、ノンブレン防振台(受注生産)がお使い頂けます.特にスペースの無い場合には、ノンブレンシートNSシリーズをカットしてお使い頂くと、たいへん便利です.

一箇所あたりの荷重を計算
次に「荷重計算」を行います.
ノンブレンを取付けようとしている装置や機器の重量から、ノンブレン1箇所当りの荷重を計算します.
例えば、100kgのモーターの四隅にノンブレンを1個(1枚)ずつつける場合は100kg÷4箇所=25kg/個となります.
1箇所当りの許容重量を超えてしまう場合は、取付け箇所を増やすようにして下さい.
また、もし1箇所当たりの荷重がどうしても数百kgを超える場合は、ノンブレン防振台(受注生産)をお奨めいたしますが、ご使用の際は、当社までご相談下さい.

最適なノンブレンを選択
十分な防振効果を得るためには?
最後に「発生している振動数」を確認して、各商品ごとのグラフより最適なものを選びます.
なお、ノンブレン防振台をお使いいただく場合は、当社まで別途ご相談ください.

用途別対応表

タイプ 装置重量
100kg以上
装置重量
100kg以下
ボルト固定必要
装置重量
100kg以下
ボルト固定不要
取り付け
スペースなし
丸型ノンブレンNVシリーズ
ノンブレンシートNSシリーズ ×
ノンブレン防振台 ×
◎最適 ○対応可 △場合により可 ×非対応
